【 基板製造 】

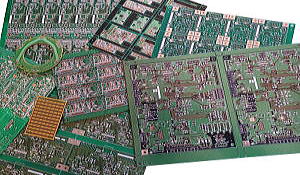

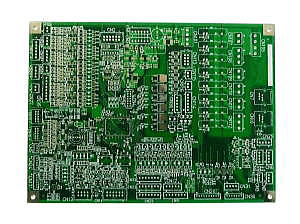

国内、海外の工場と連携して高品質なプリント基板(リジッド、FPC)を製造してタイムリーにご提供いたします


基板製造工程


CAM編集

レーザー作画

製版作成

積層プレス

NC穴明

銅メッキ

露光

パターン形成

中間検査
10
レジスト形成
11
シルク印刷
12
表面処理

13
フライングチェッカー
14
外形加工
15
最終検査
16
出荷







穴埋め基板


半穴埋め基板





 【製造仕様】
 ・片面〜高多層基板(30層)
 ・板厚:0.1mm〜4.8mm
 ・最小配線幅:80μ
 ・最小導体間隙:80μ
 ・最小スルーホール径:0.1Φ(パッドオンVia)
 ・基板材料:FR-4、CEM-3、高Tg、ハロゲンフリー
 ・インピーダンスコントロール:シングル、差動
 ・Auメッキ、Auフラッシュメッキ処理
 ・Pbフリー半田レベラー処理
 ・耐熱フラックス処理
 ・フレキシブル基板(FPC)
 ・高耐熱液晶ポリマー基板(LCP)
