【 画像処理機器 】
|

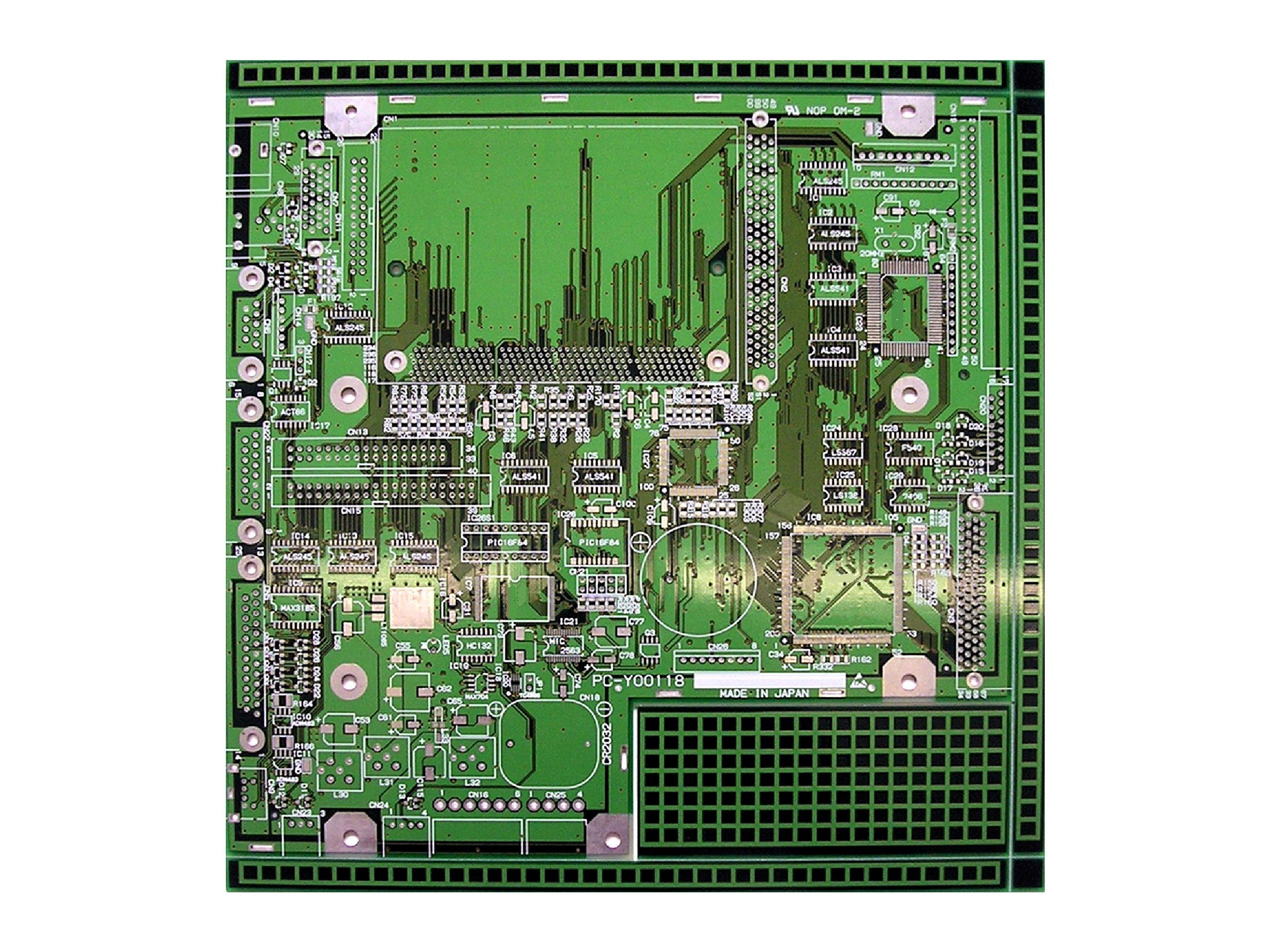

【 Ethernetカメラ対応画像処理ボード 】
10層 L/S=150μ Via=0.3Φ/0.5Φ インピーダンスコントロール 線長制限 LVDS配線 マイクロストリップ処理 |
【 アナログ画像処理ボード 】
8層 L/S=150μ Via=0.3Φ/0.5Φ インピーダンスコントロール 線長制限 LVDS配線 マイクロストリップ処理 |
|
【 カメラ画像処理ボード 】
10層 L/S=150μ Via=0.3Φ/0.5Φ インピーダンスコントロール 線長制限 LVDS配線 マイクロストリップ処理 |
【 画像処理ワークステーション基板 】
12層 L/S=150μ Via=0.3Φ/0.5Φ ブラインドVia 穴埋めVia インピーダンスコントロール 線長制限 LVDS配線 マイクロストリップ処理 |
|
【 メディア入力処理基板 】
6層 L/S=200μ Via=0.3Φ/0.5Φ |
